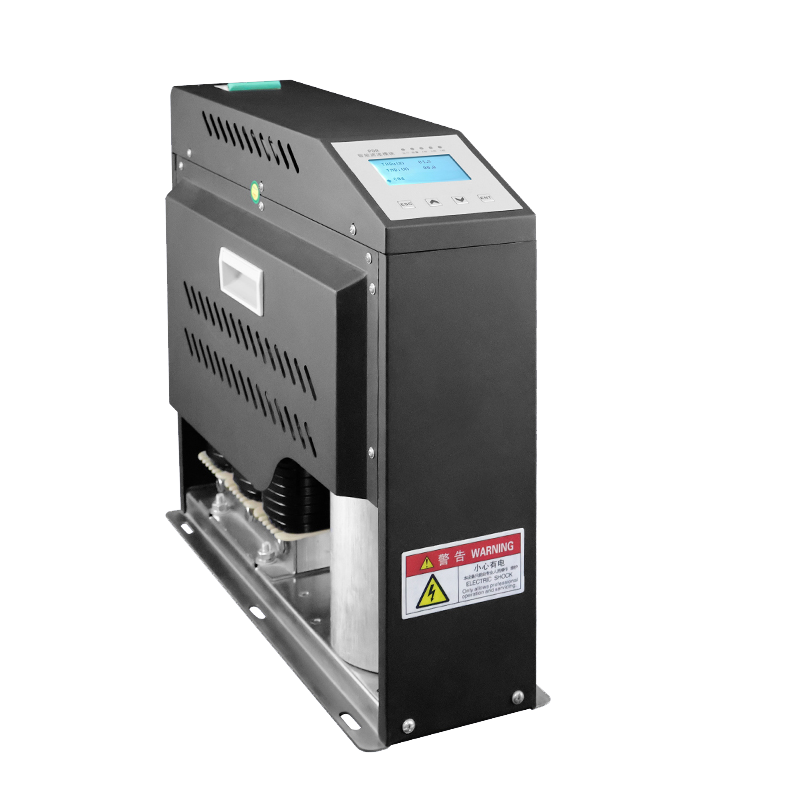

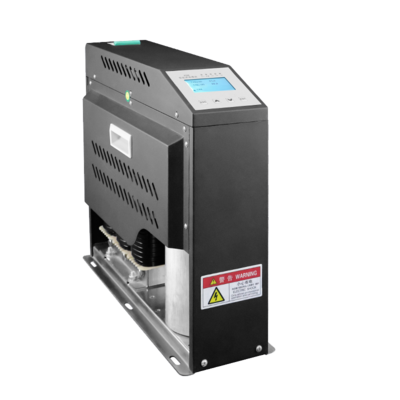

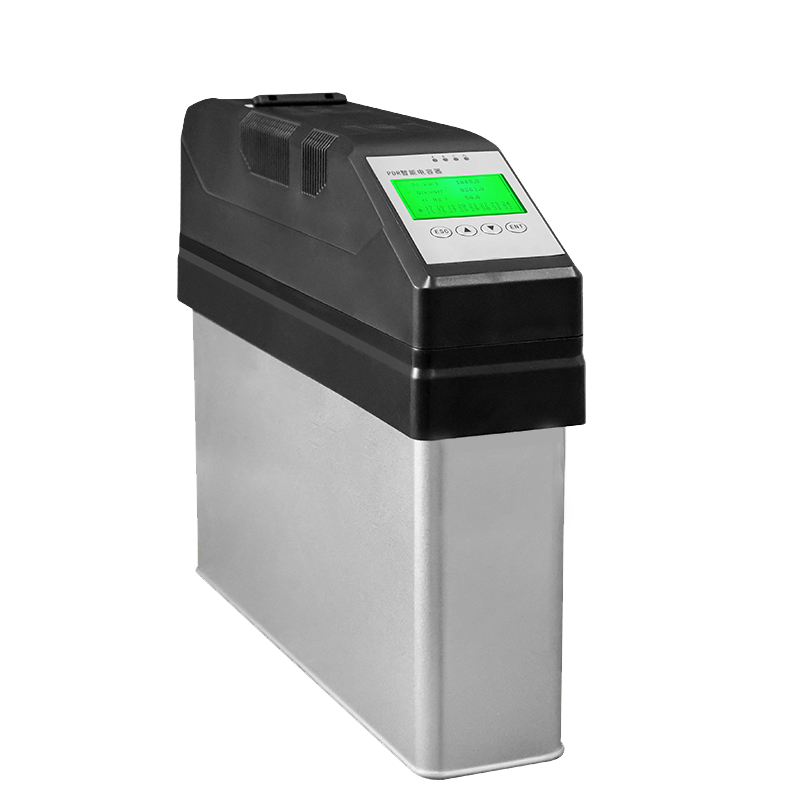

产品概述
模块产品是无功补偿及滤波装置的一个标准化导向，模块化产品是通过精密计算、设计的一款标准化产品，滤波补偿模块是根据负载而将电容器、电抗器、投切开关按设计容量组合成一个抽屉模块，用户可以按照设计定制、直接安装，结构紧凑、布局简洁美观。
技术参数
u 采用滤波电抗器以及补偿电容器的组合套件，额定电压和频率：
Un=250V/300V/440V/480V/690V(50Hz/60Hz)
u 最大允许操作过电压：1.05Un（连续工作）、1.1Un（8h/D）
u 最大允许操作过电流：电抗器1.8In（连续工作）、电容器1.7In（连续工作）
型号说明
低压功率因数安全补偿组件
组件选型参照表（静态）
补偿方式 |
组件型号 | 配套电容器 | 配套电抗器 | 接触器规格 | 电抗系数 |
电容器型号 | 数量 | 电抗器型号 | 数量 | 接触器规格 | 数量 |
|
共补 | BELM 25-P7/400 | BELC-25/3P-480 | 1 | BELR25/3P-480-P7 | 1 | 63A | 1 | P7 |
BELM 30-P7/400 | BELC-30/3P-480 | 1 | BELR30/3P-480-P7 | 1 | 63A | 1 |
BELM 50-P7/400 | BELC-25/3P-480 | 2 | BELR50/3P-480-P7 | 1 | 125A | 1 |
BELM 60-P7/400 | BELC-30/3P-480 | 2 | BELR60/3P-480-P7 | 1 | 125A | 1 |
分补 | BELM 10-P7/230 | BELC-10/1P-280 | 1 | BELR10/1P-280-P7 | 1 | 63A | 1 | P7 |
BELM 12.5-P7/230 | BELC-12.5/3P-280 | 1 | BELR12.5/1P-280-P7 | 1 | 63A | 1 |
BELM 15-P7/230 | BELC-15/1P-280 | 1 | BELR15/1P-280-P7 | 1 | 80A | 1 |
BELM 20-P7/230 | BELC-10/1P-280 | 2 | BELR20/1P-280-P7 | 1 | 125A | 1 |
共补 | BELM 25-P14/400 | BELC-25/3P-525 | 1 | BELR25/3P-525-P14 | 1 | 63A | 1 | P14 |
BELM 30-P14/400 | BELC-30/3P-525 | 1 | BELR30/3P-525-P14 | 1 | 63A | 1 |
BELM 50-P14/400 | BELC-25/3P-525 | 2 | BELR50/3P-525-P14 | 1 | 125A | 1 |
BELM 60-P14/400 | BELC-30/3P-525 | 2 | BELR60/3P-525-P14 | 1 | 125A | 1 |
分补 | BELM 10-P14/230 | BELC-10/1P-300 | 1 | BELR10/1P-300-P14 | 1 | 63A | 1 | P14 |
BELM 12.5-P14/230 | BELC-12.5/1P-300 | 1 | BELR12.5/1P-300-P14 | 1 | 80A | 1 |
BELM 15-P14/230 | BELC-15/1P-300 | 1 | BELR15/1P-300-P14 | 1 | 80A | 1 |
BELM 20-P14/230 | BELC-10/1P-300 | 2 | BELR20/1P-300-P14 | 1 | 100A | 1 |
组件选型参照表（动态）
补偿方式 |
组件型号 | 配套电容器 | 配套电抗器 | 晶闸管规格 | 电抗系数 |
电容器型号 | 数量 | 电抗器型号 | 数量 | 晶闸管规格 | 数量 |
|
共补 | BELTM25-P7/400 | BELC25/3P-480 | 1 | BELR25/3P-480-P7 | 1 | BELTS-X5/3P-400 | 1 | P7 |
BELTM30-P7/400 | BELC30/3P-480 | 1 | BELR30/3P-480-P7 | 1 | BELTS-X5/3P-400 | 1 |
BELTM50-P7/400 | BELC25/3P-480 | 2 | BELR50/3P-480-P7 | 1 | BELTS-X6/3P-400 | 1 |
BELTM60-P7/400 | BELC30/3P-480 | 2 | BELR60/3P-480-P7 | 1 | BELTS-X6/3P-400 | 1 |
分补 | BELTM10-P7/230 | BELC10/1P-280 | 1 | BELR10/1P-280-P7 | 1 | BELTS-X5/1P-230 | 1/3 | P7 |
BELTM12.5-P7/230 | BELC12.5/3P-280 | 1 | BELR12.5/1P-280-P7 | 1 | BELTS-X5/1P-230 | 1/3 |
BELTM15-P7/230 | BELC15/1P-280 | 1 | BELR15/1P-280-P7 | 1 | BELTS-X6/1P-230 | 1/3 |
BELTM20-P7/230 | BELC10/1P-280 | 2 | BELR20/1P-280-P7 | 1 | BELTS-X6/1P-230 | 1/3 |
共补 | BELTM25-P14/400 | BELC25/3P-525 | 1 | BELR25/3P-525-P14 | 1 | BELTS-X5/3P-400 | 1 | P14 |
BELTM30-P14/400 | BELC30/3P-525 | 1 | BELR30/3P-525-P14 | 1 | BELTS-X5/3P-400 | 1 |
BELTM50-P14/400 | BELC25/3P-525 | 2 | BELR50/3P-525-P14 | 1 | BELTS-X6/3P-400 | 1 |
BELTM60-P14/400 | BELC30/3P-525 | 2 | BELR60/3P-525-P14 | 1 | BELTS-X6/3P-400 | 1 |
分补 | BELTM10-P14/230 | BELC10/1P-300 | 1 | BELR10/1P-300-P14 | 1 | BELTS-X5/1P-230 | 1/3 | P14 |
BELTM12.5-P14/230 | BELC12.5/1P-300 | 1 | BELR12.5/1P-300-P14 | 1 | BELTS-X5/1P-230 | 1/3 |
BELTM15-P14/230 | BELC15/1P-300 | 1 | BELR15/1P-300-P14 | 1 | BELTS-X6/1P-230 | 1/3 |
BELTM20-P14/230 | BELC10/1P-300 | 2 | BELR20/1P-300-P14 | 1 | BELTS-X6/1P-230 | 1/3 |
