电力监控系统
BELLO-PMS电力监控系统依靠仪器仪表技术、计算机技术、通信网络技术，实现数据的采集、状态监测、故障报警、数据存储以及远程控制等功能，为变电站、企业变配电系统提供监管一体化的整体解决方案。
系统结构
采用分布式系统，将保护功能和测控功能按对象进行设计，集保护、测控功能于一体，保护和测控功能既相互独立，又相互融合，保护和测控借助于计算机网络与变电站层计算机监控系统交换数据，减少大量的二次接线，增加了功能，提高了系统的可靠性。
采用先进的网络结构
站控层提供双以太网结构，可选用光纤网络，间隔层所有设备采用CAN现场总线，通过通信管理机实现间隔层与变电站层联系，具有比较好的可靠性和灵活性。
开放式设计，资源共享，方便维护使用
开放式系统设计，组态完成监控功能完整提供保护信息功能及保护录波分析，基于WindowsNT设计，可靠、安全。
系统从结构上分为三层：变电站层、通信层、间隔层。
间隔层主要由保护单元、测控单元组成，在整体设计上，通过保护、测控有机结合的方式实现信息交换，减少重复设备，简化了设计方案。
通信层支持单网或双网结构，支持全以太网，也提供其他网络；双网采用均衡流量管理，有效的保证了网络传输的实时性和可靠性，通信协议采用电力行业标准规约，可方便实现不同厂家设备的互连；可以选择光纤组网，增强通信抗电磁干扰能力，提供远动通信功能，能很好地满足综合自动化系统的需要。
分层分布式变电站系统采用先进的技术，精心的设计，使变电站保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性，同时又实现信息共享，为变电站综合自动化提供一个完整的解决方案。
系统参数：
系统容量：≥10000点
遥测传送时间：≤3s
遥信传送时间：≤3s
遥控命令测传送时间：≤1s
遥控正确率：≥99%
遥信正确率：≥99%
遥测综合误差：＜0.5%
调用画面响应时间：＜1s
事故推出画面时间：＜3s
总线速率：1.2kbps~38.4kbps
网络速率：10M/100M 自适应
系统可用率：≥99.9%
系统功能
系统运行监视
支持变配电系统一次图显示模式，实时采集显示高低压回路的电流、电压、功率、功率因数等电量参数，系统可以区分分合闸状态显示，支持人工和电脑语音两种方式报警，并自动推出报警窗口和故障画面。
数据报表系统
采用Access桌面数据库或SQL Server数据库，可以实时为运行系统提供统一表格模式的数据和状态实时显示，可实时对各回路进行动态比较和监视，实时报表支持EXCEL格式导出数据，方便进行后期处理。根据历史报表系统可提供各类历史数据报表查询，如日报表、月报表、季报表、年报表等需求提供数据支持。
远程控制及参数设置
可对指定回路实现远程分合闸控制，保护投退设定，报警保护参数设置；并对报警或跳闸回路进行事情分析和故障录波数据分析，查找报警或跳闸原因，为操作者提供各类报警故障显示，并提示系统潜在的故障隐患报告，为系统安全运行提供有效的保障。
趋势曲线分析
支持遥测、遥信、遥控、遥调和SOE事件记录、保护定值整定、保护设置、设备参数配置、实时波形分析、故障录波分析等，可人工灵活设定模拟量、开关量、电度量等对象，方便于工程安装、调试及维护。
第三方设备的接入
系统支持各类串口、以太网总新的通信规约，可对非标准规约进行底层开发设计，方便设备的接入、集成，如各厂家的微机保护装置、直流屏控制器、变压器温控仪、智能模拟屏等，实现集中统一的监控。
网络化设计
工作站和服务器之间以C/S模式互联，Web服务器及客户端采用B/S 模式，根据工程的实际要求可以搭建单机系统、单机双通道冗余系统，双机双通道冗余系统及多机网络共享系统等。
图形化分析管理
系统可生成各种运行统计动态图像系统，如电压棒图、饼图、相角图，可图形化分析各类电网参数的实时数据变化；支持电力元件的制作，可以设计动态与个性化的图形界面，具有图形缩放、漫游、快速切换等功能，支持Windows系统各种标准的图像格式嵌入，运行人员可直观地获知电网运行工况。

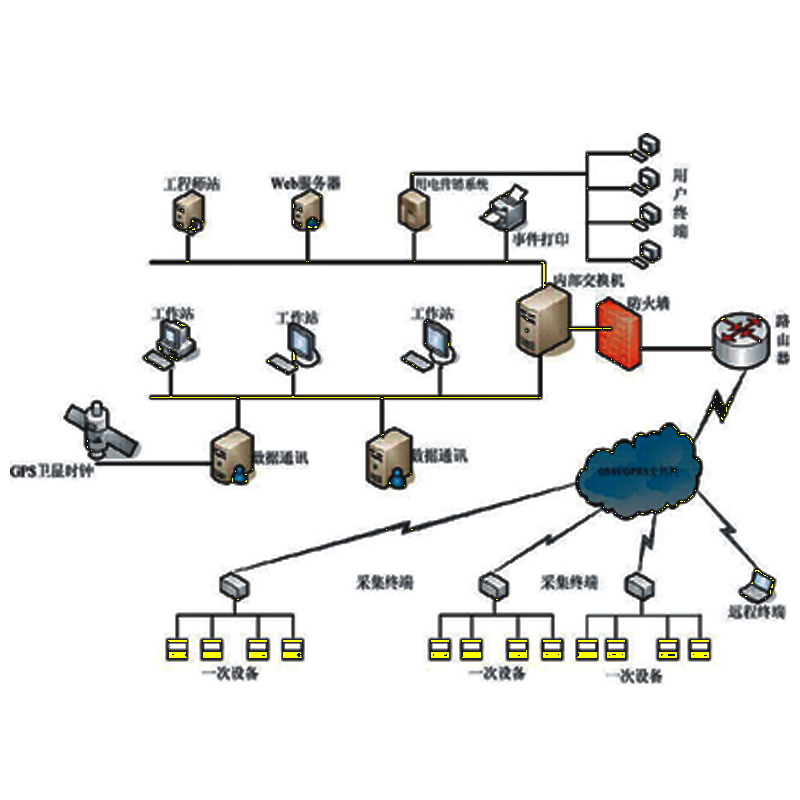

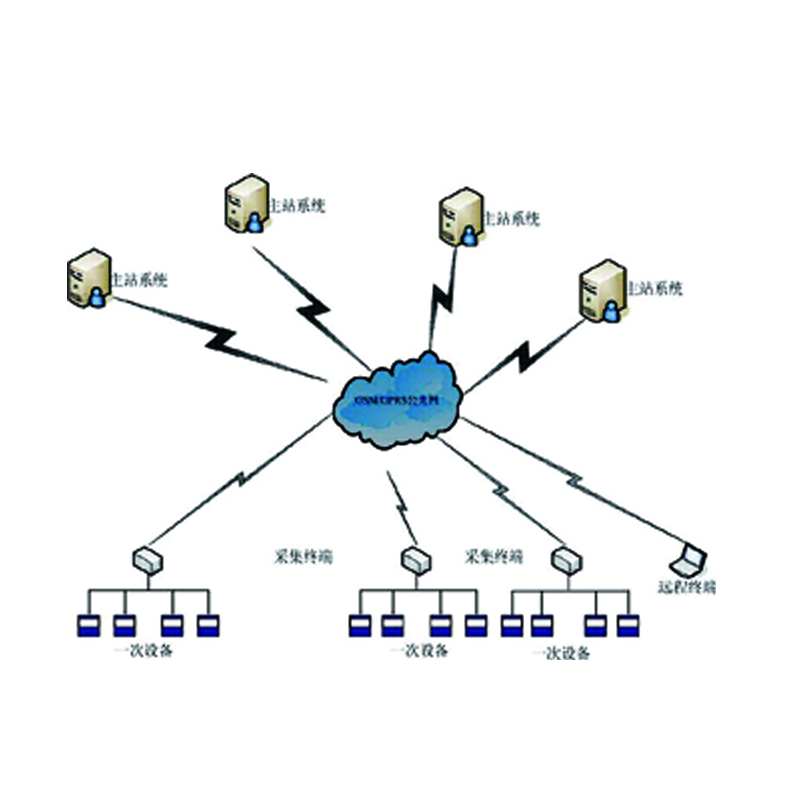

系统组网
在同一个局域网内，系统根据节点机角色可以定义数据主、备服务器，Web服务器，工程师站、报表服务器、打印服务器及一般操作员站。
