BELESP电气火灾监控系统

BELESP电气火灾监控系统
产品详情

概述:

BELESP电气火灾监控系统是安装于低压配电系统中 , 用于监测低压配电系统工作中有可能产生电气火灾隐患的电气参数项 , 并通过监控主机设备采集监测数据作为集中控制和集中管理 , 当被保护线路中被探测参数超过报警设定值时 , 能发出报警信号控制信号 , 并能指示出报警部位的系统。

BELESP电气火灾监控系统包含电气火灾监控探测器 电气火灾监控设备以及附件监控单元组成 , 可以自由组合满足不同配点系统电气火灾监控

电气火灾监控探测器用于探测被保护线路中的剩余电流、 温度故障电弧过流过压等电气火灾危险参数变化的探测器。

BELESPT和BELESPT-W独立式探测器可精确测量剩余电流或非正常温升并以数字量形式通讯上传至监控设备;通讯信息本机设定降低出错率易于调试 ; 本地声光

报警 , 快速锁定故障点 , 降低维护难度

BELASD故障电弧探测器可探测电气线路中的故障电弧以通讯形式上传预警

报警信息,通讯信息本机设定降低出错率易于调试本地声光报警,快速锁定故障点,降低维护难度。

BELESPT-Z独立式探测器可集中监控系统的泄露电流、非正常温升、故障电弧和过载等电气故障状态,功能强大通过液晶屏全中文显示设备实时状态和故障报警信

, 通过指示灯区分报警和故障状态 , 控制输出可自定义编程不同的报警信号。

BELESPJ电气火灾监控单元具备区域监控功能 ,帮助迅速排查及时排除故障同时监控单元可显示指定区域内电气火灾监控探测器的状态信息方便现场操作人员管理和维护

BELESPS电气火灾监控设备集成主备电源切换监控通讯和远程设置功能具备声光报警可发出控制信号指示报警位置同时可记录查询故障和报警信息

电气火灾监控探测器BELESPT

性能参数:

l 工作电源AC220V

l 标准配置1路漏电探测温度探测功能可选最多可探测5路温度

l 漏电设定值20~1000mA连续可调监测精度0.5级

l 漏电报警延时功能,延时时间0~30s可调

l 固有漏电补偿功能,减少误报警

l 温度设定值45~140连续可调监测精度1级

l 温度报警延时功能,延时时间0~30s可调

l 通讯速率和地址本机设定,方便调试

l 本地声光报警,快速定位报警点缩短维护时间

l 数字信号传输不受干扰,减少误报警

l 导轨式和固定式安装,分为线缆连接和铜排连接

l 可与监控单元或主机连接;

测温式电气火灾监控探测器BELESPT-W

性能参数:

l 测温式电气火灾监控探测器BELESPT-W;

l 工作电源AC220V

l 最多可测5路温度探头

l 温度设定值45-140连续可调监测精度1级

l 温度报警延时功能,延时时间0~30s可调

l 通讯速率和地址本机设定,方便调试

l 本地声光报警,快速定位报警点缩短维护时间

l 数字信号传输不受干扰;

l 可与监控单元或主机通讯连接;

故障电弧探测器BELASD

性能参数:

l 供电电源AC220V

l 故障电弧预警和报警功能;

l 具备消音及消音指示功能,便现场调试和维护

l 一组控制输出;

l CANbus通讯总线与监控单元货监控主机通讯,集中监控;

独立式电气火灾监控探测器BELESPT-Z

性能参数:

l 工作电源AC220V

l 可探测漏电、非正常温升故障电弧过电流过电压

l 漏电设定值20~1000mA连续可调监测精度0.5级

l 漏电报警延时功能,延时时间0~30s可调

l 固有漏电补偿功能,减少误报警

l 温度设定值45~140连续可调监测精度1级

l 温度报警延时功能,延时时间0-30s可调

l 可选配电流,电压或电能模块监测电压电流和电能等电量

l 额定电流可调整范围:1-6300A电流变比*/5A

l 电流和电压监测精度0.2级电能监测精度0.5级

l 具备本地声光报警功能,快速定位报警点缩短维护时间

l 全中文液晶显示,可配置和管理探测器监控运行状态

l 断电记忆功能 , 可查询历史故障和报警信息2000条

l 面板嵌入式安装,96x96mm外形尺寸

l 数字信号传输不受干扰,减少误报警

l 可与监控单元或主机连接;

电气火灾监控设备BELESPS

性能参数:

l 电气火灾监控设备分为壁挂式和柜机式两种;

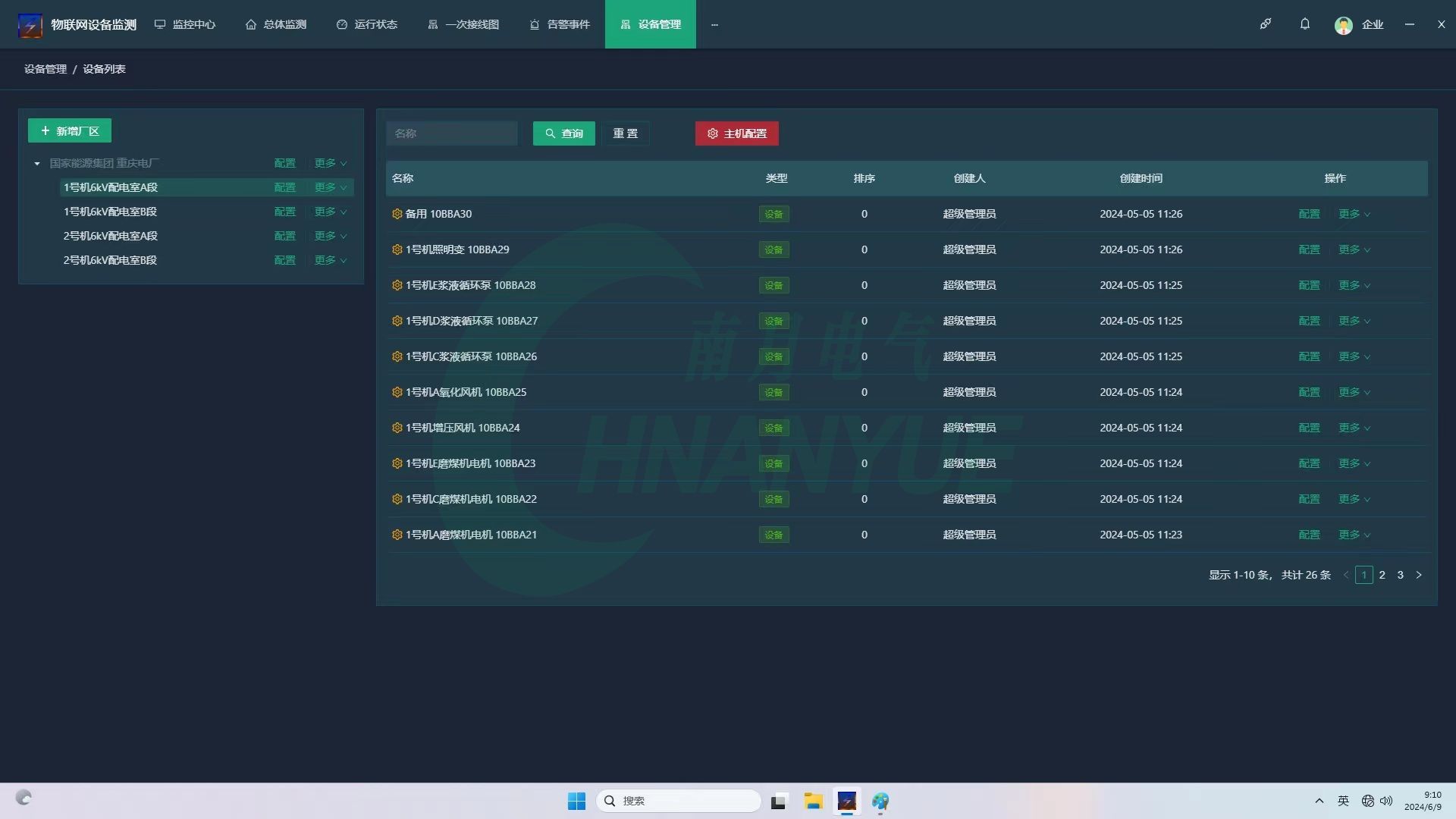

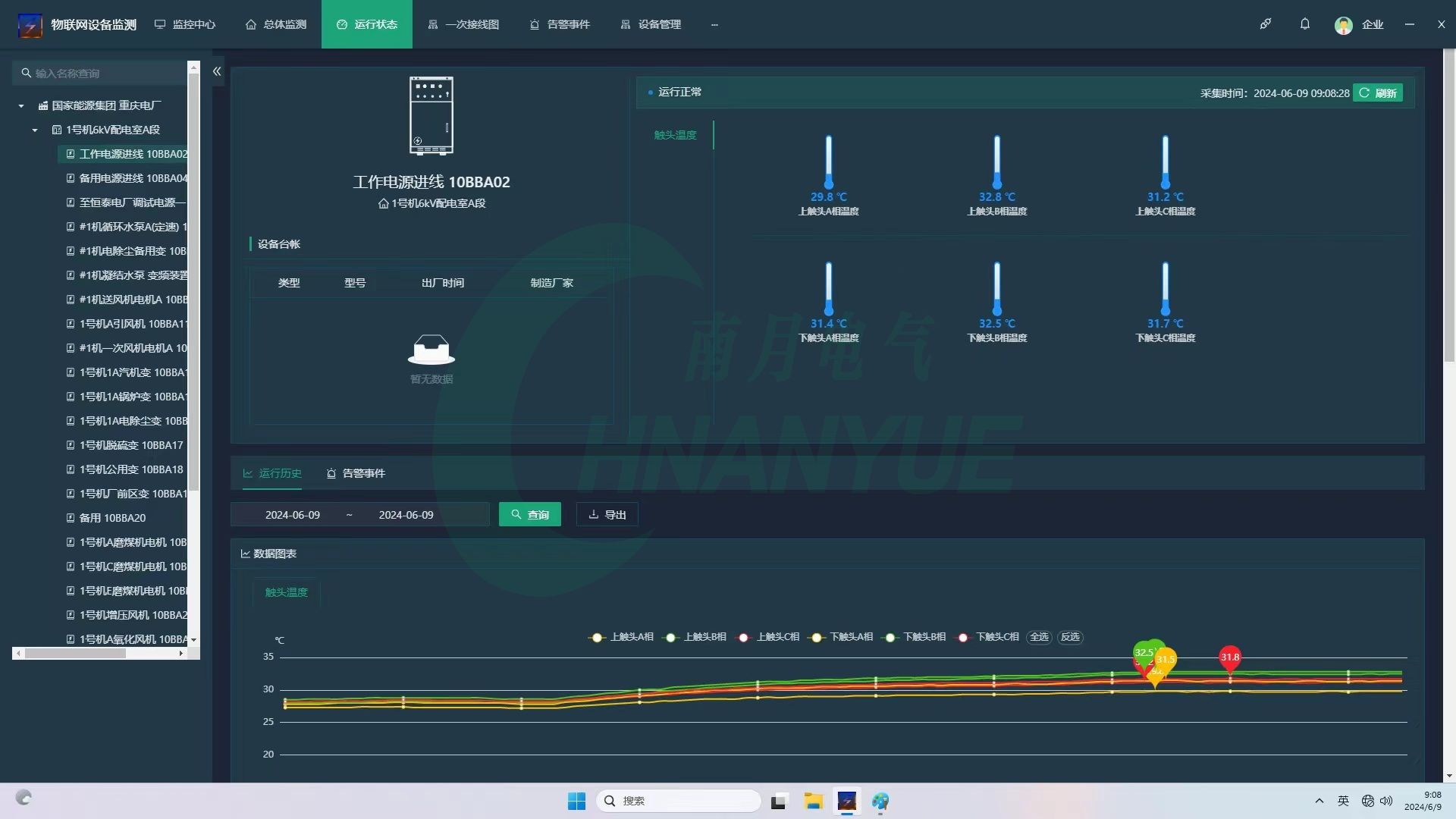

l 标配电气火灾监控软件,全中文液晶显示触摸屏操作方便监控和管理

l 可与电气火灾监控剩余电流式、测温式探测器和故障电弧探测器连接实现参数配置、运行报警和故障状态的监控存储查询和打印等功能

l 采用CAN总线与电气火灾探测器通讯

l 主备电源自动切换功能;

l 备用电源可支持4小时内连续供电

l 主机采用工业控制计算机,能够在高/低温潮湿震动 腐蚀等环境中工作快速诊断和可维护

l 内置以太网口,便于扩展,可实现主机间互联

l 支持第三方系统结构,可连接至消防控制室图形显示装置

监控单元BELESPJ

性能参数:

l 工作电源AC220V

l 可连接8/16/32路探测器

l 可连接BELESP电气火灾监控探测器、 测温式探测器和独立式探测器集中管理和监控

l 具备本地声光报警功能,快速定位报警点缩短维护时间

l 全中文液晶显示,可配置和管理探测器,监控运行状态

l 断电记忆功能,可查询历史故障和报警信息2000条

l 面板嵌入式安装,96X96mm外形尺寸

l CANbus总线通讯 , 快速响应

l 数字信号传输不受干扰,减少误报警

l 可与BELESP探测器或主机连接

附件产品:

一、温度探头

l 配合监控探测器使用;

l 测量出线端温度;

l 探测设备外壳、箱或柜体内温度

l 测量范围45C~140℃;

l 标准连接线缆长度1米

二、测温模块

l 可用于BELESPT*/BELESPT-Z*后期选择增加测温功能

l 可用于替换BELESPT-BEL/BELESPT*D/BELESPT-Z*D测温模块

l 即插即用,不影响整体尺寸

三、电压模块

l 过电压监测功能(U)

l 用于监控三相回路电压;

l 报警于1~1.4倍额定电压

l 与独立式探测器配合使用,仅可配置一路

四、电流模块

l 过电流监测功能;

l 用于监控三相回路电流;

l 报警于1~1.4倍额定电流

l 与独立式探测器配合使用 , 仅可配置一路

l 电流互感器需单独配置;

五、电能模块

l 与独立式探测器配合使用;

l 用于监控三相回路电压、电流电能功率和功率因数

l 电流互感器需单独配置;

六、安装支架

l BELESPJ监控单元/BELESPT-Z独立式探测器/PSPM传感器配合使用
