概述

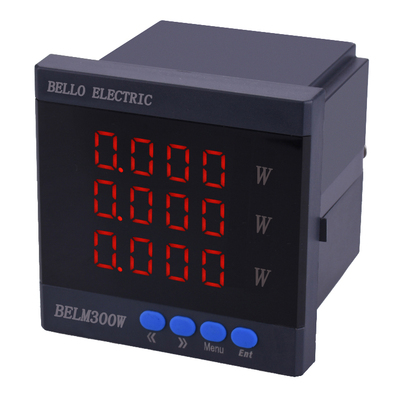

BELM300W系列数功率表是针对电力系统、工矿企业等电力监控的应用场合设计的高精度、高可靠性、高性价比的智能仪表产品；
该系列仪表基于高可靠性的MCU微处理器设计和模块化结构，产品具备高干扰性、高稳定性、高精度等特点，可以测量电网中的单相和三相功率，支持开关量输入、继电器输出，具有标准电能脉冲和RS485通讯接口，支持Modbus-RTU通讯协议，广泛应用于各种控制系统、SCADA系统和DCS系统中。
技术参数
性能 | 参数 |
输入特性 | 电压 | 额定值 | AC100V、AC400V（订货时请说明） |
过负荷 | 持续：1.2倍 瞬时：电压2倍/10s |
功耗 | ＜1VA（每相） |
阻抗 | ＞300kΩ |
电流 | 额定值 | AC1A、AC5A（订货时请说明） |
过负荷 | 持续：1.2倍 瞬时：电流10倍/5s |
功耗 | ＜0.4VA（每相） |
阻抗 | ＜20mΩ |
频率 | 50/60Hz±10% |
电源 | 工作范围 | AC/DC 80~270V |
功耗 | ≦5VA |
输出 | 数字接口 | RS-485、MODBUS-RTU协议 |
开关量 | 4路开关量输入，干接点；2路开关量输出，干结点继电器 |
模拟量输出 | 1路：DC4~20mA |
工作条件 | 工作环境 | -10~55℃，无腐蚀性气体 |
储存环境 | -20~75℃ |
相对湿度 | ≤93% |
海拔高度 | ≤2500m |
电气绝缘 | 耐压 | 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV |
绝缘 | 输入、输出、电源对机壳>100MΩ |
三相功率表选型
型号说明 | BELM300W |
C9TP | C9TQ | C8TP | C8TQ | C7TP | C7TQ | EXTP | EXTQ |
显示方式 | LCD | - | - | - | - | - | - | - | - |
LED | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
外观尺寸 | 面板尺寸（mm） | 96*96 | 96*96 | 80*80 | 80*80 | 72*72 | 72*72 | 96*48 | 96*48 |
开孔尺寸（mm） | 88*88 | 88*88 | 76*76 | 76*76 | 67*67 | 67*67 | 92*44 | 92*44 |
测量特性 | 三相有功功率 | ■ | - | ■ | - | ■ | - | ■ | - |
三相无功功率 | - | ■ | - | ■ | - | ■ | - | ■ |
测量精度 | P为0.5级 ，Q为2级 |
输入输出 | RS485通讯接口 | □ | □ | □ | □ | □ | □ | □ | □ |
开关量输入 | □ | □ | - | - | - | - | - | - |
报警输出 | □ | □ | □ | □ | □ | □ | □ | □ |
模拟量输出 | □ | □ | □ | □ | □ | □ | □ | □ |
单相功率表选型
型号说明 | BELM300W |
C9SP | C9SQ | C8SP | C8SQ | C7SP | C7SQ | EXSP | EXSQ |
显示方式 | LCD | - | - | - | - | - | - | - | - |
LED | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
外观尺寸 | 面板尺寸（mm） | 96*96 | 96*96 | 80*80 | 80*80 | 72*72 | 72*72 | 96*48 | 96*48 |
开孔尺寸（mm） | 88*88 | 88*88 | 76*76 | 76*76 | 67*67 | 67*67 | 92*44 | 92*44 |
测量特性 | 三相有功功率 | ■ | - | ■ | - | ■ | - | ■ | - |
单相无功功率 | - | ■ | - | ■ | - | ■ | - | ■ |
测量精度 | P为0.5级 ，Q为0.5级 |
输入输出 | RS485通讯接口 | □ | □ | □ | □ | □ | □ | □ | □ |
开关量输入 | □ | □ | - | - | - | - | - | - |
报警输出 | □ | □ | □ | □ | □ | □ | □ | □ |
模拟量输出 | □ | □ | □ | □ | □ | □ | □ | □ |
